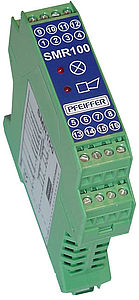

Störmelderelais SMR 100
Das Störmelderelais SMR 100 wird zur zentralen Erfassung von Einzelmeldungen innerhalb verdrahteter Steuerungen eingesetzt.
Der Eingang des Störmelderelais SMR 100 wird durch eine ODER-Verknüpfung von sechs Spannungseingängen gebildet.
Sobald an die Eingänge Störung 1 bis Störung 4 eine Spannung angelegt wird ziehen die beiden Relais an. Die Störeingänge 5 und 6 wirken mit einer Anzugsverzögerung von ca. 30 s auf die Relais.
Relais 1 bleibt solange eine der Störmeldungen ansteht, angezogen.
Für Relais 2 kann eine Blinkfunktion mit einer Frequenz von 0,5 Hz gewählt werden.
Über einen externen Taster lassen sich die anstehenden, sowie die neu hinzukommenden Störmeldungen quittieren.
Die Schaltzustände der Relais werden angezeigt.
Auf einen Blick:
Technische Daten
Blinkfrequenz | 0,5 Hz |
Betriebsspannung | 230 V/50 Hz 24 VDC und 24 VAC (Option) |
Leistungsaufnahme | 3 VA |
Ausgangskontakte | Potentialfrei |
Max. Belastung | 250 V / 50 Hz, 2 A, max. 200 VA |
Gehäuse | Polyamid PA6.6 |
Schutzart | IP 20 |
Störaussendung | |
Störfestigkeit |
